我们网线分为成品跳线和箱线,一般只有箱线才需要接水晶头,今天小泽就给大家总结一下跳线和箱线的区别,以及应该怎么接水晶头。

1、区别

跳线:已经注塑接好了水晶头的网线,通常称为跳线,可以直接连接设备使用的网线,例如主要用于主机和路由器之间的连接、光猫和路由器之间的连接等。一般米数在50米以内。



箱线:常见的一般网线,一般有50米、100米、305米,主要作为工程网线或者家庭装修预埋等,没有自带水晶头,需要自己手动接水晶头。




2、山泽水晶头的线序

根据国际标准,山泽网线水晶头一般分为T568A、T568B两种。

T568A标准:①绿白-②绿-③橙白-④蓝-⑤蓝白-⑥橙-⑦棕白-⑧棕

T568B标准:①橙白-②橙-③绿白-④蓝-⑤蓝白-⑥绿-⑦棕白-⑧棕





3、网线水晶头为什么要分T568A与T568B?

因为在早期,网卡是不能识别网线的线序的,所以就有平行线和交叉线两种网线连接方法。

平行线:网线水晶头两端都是按照T568B标准制作,用于不同级设备之间的连接,例如交换机连路由器,交换机连电脑。

交叉线:网线水晶头一端是T568B,另一端是T568A,这种叫交叉线,相同的设备之间,由于收发数据的线缆不同,需要将1、3,2、6互换,这种接法主要用于双机同级连接,比如电脑连接电脑,交换机连接交换机。

而现在的网卡都支持智能识别,所以普遍采用T568B标准来制作网线。

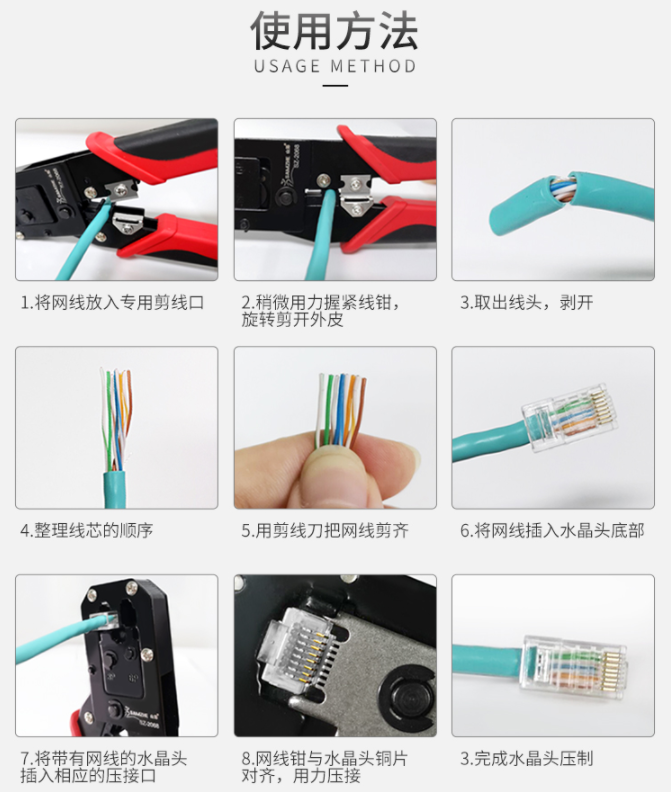

4、网线要怎么接?

如图所示:
